| الاسم التجاري: | GoreLink |
| رقم الطراز: | G218-1442-3 |
| الـ MOQ: | قطعة واحدة |
| وقت التسليم: | 1-3 أيام عمل |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، |
التطبيق
شبكة الوصول FTTH
شبكات الاتصالات
شبكات المراقبة
مركز البيانات
شبكات المناطق المحلية
المواصفات العامة
|
وضع الألياف |
الوضع الفردي 9/125um OS2 |
|||
|
هيكل الكابلات |
مزدوج |
|||
| رابط A | أس سي | |||
| الجهاز B | أس سي | |||
| التلميع | الـ APC-APC | |||
|
عضو القوة |
خيوط الأراميد |
|||
|
قطر الكابل |
2.0 ملم |
|||
|
لون الكابل |
أصفر |
|||
| لون الجهاز |
UPC |
الأزرق | الـ APC | أخضر |
| لون الحذاء | الأبيض | أخضر | ||
|
سترة الكابلات |
LSZH |
|||
|
طول الكابل |
حسب طلب الطلب |
|||
|
الأداء البصري |
||||
|
التخفيف |
≤3.5dB/KM |
|||
|
نوع الألياف |
G.652D |
G.657A1/A2 | ||
|
خسارة الإدراج ((IL)) |
≤0.3dB ((UPC) |
≤0.3dB ((UPC) | ≤0.3dB ((APC) | |
|
خسارة العائد ((RL)) |
≥50dB ((UPC) |
≥50dB ((UPC) | ≥60dB ((APC) | |
| درجة حرارة العمل | -10 إلى + 70 درجة مئوية | |||
| درجة حرارة التخزين | -10 إلى + 80 درجة مئوية | |||
معلومات الطلب
|
الجزء رقم |
الوصف |
|
G218-1442-1 |

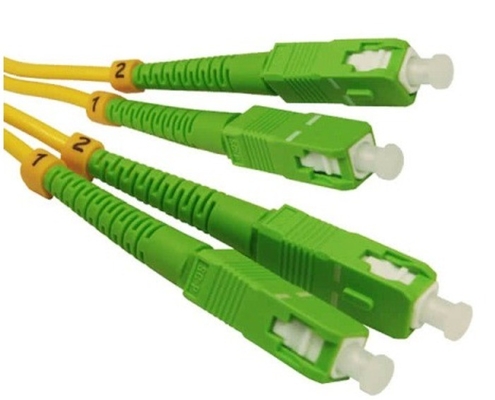

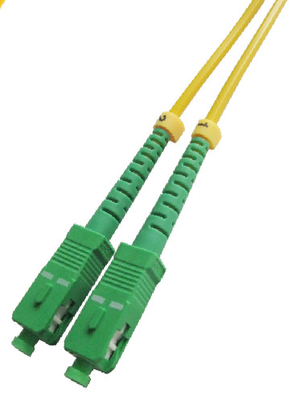

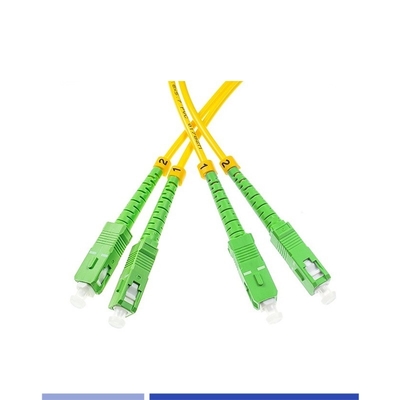

سلك الألياف البصرية، SC/APC-SC/APC SM Duplex 2.0mm سترة LSZH 1m |
|
G218-1442-2 |
سلك الألياف البصرية، SC/APC-SC/APC SM Duplex 2.0mm سترة LSZH 2m |
|
G218-1442-3 |
سلك الألياف البصرية، SC/APC-SC/APC SM Duplex 2.0mm سترة LSZH 3m |
|
G218-1442-5 |
سلك الألياف البصرية، SC/APC-SC/APC SM Duplex 2.0mm LSZH جاكيت 5m |
|
G218-1442-10 |
سلك الألياف البصرية،SC/APC-SC/APCSM Duplex2.0ملم سترة LSZH 10م |
|
G218-1442-15 |
سلك الألياف البصرية، SC/APC-SC/APC SM Duplex 2.0mm سترة LSZH 15m |
|
G218-1442-20 |
سلك الألياف البصرية، SC/APC-SC/APC SM ثنائي2.0ملمسترة LSZH 20m |
|
* مخصصة |
|
عند اختيار سلك الألياف البصرية، من الأفضل معرفة العوامل التالية:
الـ APCوUPCهي أنواع من أساليب تلميع الوجه النهائي لمصلحات الألياف البصرية. وكلاهما يلعب دورًا حاسمًا في ضمان نقل إشارات بصرية فعالة في اتصالات الألياف البصرية.الاختلافات الرئيسية بينهما تكمن في زاوية التلميع للجهة النهائية من الاتصال وخصائص انعكاسهافيما يلي الاختلافات التفصيلية:
UPC (الواصل الملمع للغاية):
شكل الوجه النهائي: وجه نهاية رابط UPC مسطح ، وطريقة التلميع هيالبولندية المسطحة.
خصائص الانعكاس: لأن الوجه النهائي مسطح ، فإن خسارة انعكاس موصلات UPC مرتفعة نسبيا ، عادة حوالي-50 ديسيبل.
APC (الواصل الملمع الزاوي):
شكل الوجه النهائي: وجه نهاية رابط APC متأرجح ، عادة في8 درجاتالزاوية، المعروفة أيضا باسمالبولندية الزاوية.
خصائص الانعكاس: بسبب وجه النهاية الزاوية ، فإن موصلات APC تقلل بشكل فعال من انعكاس إشارة الضوء. عادة ما تكون خسارة الانعكاس أفضل من-60 ديسيبل، يوفر أداءً متفوقًا ، خاصة في بيئات الاتصال عالية الجودة التي تتطلب انعكاسًا منخفضًا.
UPC: خسارة العائد عادة ما تكون حول-50 ديسيبلنظرًا لأن الوجه النهائي مسطح ، فإن انعكاس الإشارة في تقاطع رابط الألياف مرتفع نسبيًا ، وهو مناسب لمعظم أنظمة الاتصالات التقليدية.
الـ APC: عادة ما تكون خسارة العائد-60 ديسيبل أو أكثريقلل البولندي الزاوي بشكل كبير من انعكاس الإشارة ، مما يجعله مثالي للتطبيقات التي تكون فيها جودة الإشارة حاسمة ، مثل فيالبث التلفزيوني,مراكز البيانات، وأنظمة الاتصالات بعيدة المدى.
UPC:
مناسبة لشبكات الألياف الضوئية ذات الأغراض العامة والاتصالات قصيرة المسافة.
تستخدم عادة في معدات الشبكة القياسية،الألياف إلى المنزل (FTTH)، وبيئات الاتصال حيث انعكاس منخفض للغاية ليس شرطا صارما.
الـ APC:
بسبب خصائص انعكاسها المنخفضة ، يستخدم APC على نطاق واسع في أنظمة الاتصالات بالألياف الضوئية عالية الدقة والأداء ، مثلإرسال المسافات الطويلة,البث التلفزيوني,مراكز البيانات، وشبكات الألياف الضوئية عالية الجودة.
مناسبة بشكل خاص للبيئات التي تتطلبخسارة انعكاس منخفضة، مما يقلل من تداخل الإشارة ويحسن استقرار الإشارة.
UPC: تستخدم عادةالأزرقالموصولات
الـ APC: تستخدم عادةأخضرهذه الرموز اللونية تساعد على التمييز بين نوعين مختلفين من التلميع.
UPC: لديها تكلفة أقل وأداء جيد بما فيه الكفاية لتلبية احتياجات معظم الاتصالات العامة بالألياف الضوئية.
الـ APC: يحتوي على تكلفة أعلى نسبياً ولكنه يوفر قمع انعكاس متفوق ، مما يجعله مناسبًا للبيئات ذات المتطلبات العالية للأداء.
|
|
| الاسم التجاري: | GoreLink |
| رقم الطراز: | G218-1442-3 |
| الـ MOQ: | قطعة واحدة |

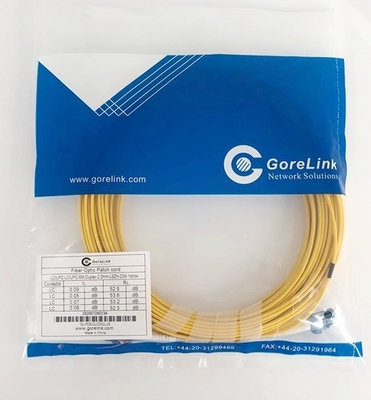

| تفاصيل التعبئة: | حقيبة محايدة/حقيبة gorelink |
