| الاسم التجاري: | GoreLink |
| رقم الطراز: | G449-3201 |
| الـ MOQ: | 1ص |
| وقت التسليم: | 1-3 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
التطبيق
أجهزة إرسال ألياف بصرية:التحقق من أن أجهزة الاستقبال بالألياف الضوئية (مثل وحدات SFP أو QSFP) تعمل بشكل صحيح.
أجهزة التبديل و أجهزة توجيه: تستخدم في مراكز البيانات أو البنية التحتية للشبكة لتأكيد حالة تشغيل منافذ الألياف الضوئية.
الصيانة:التأكد من أن أنظمة الألياف البصرية تعمل بشكل صحيح أثناء التثبيت أو بعد الإصلاحات.

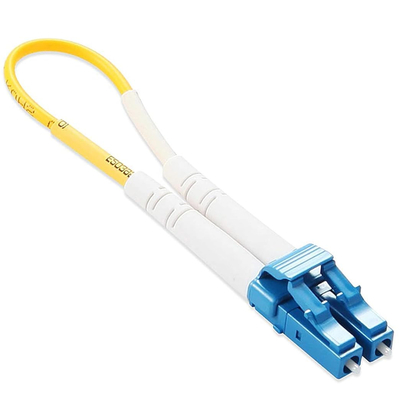

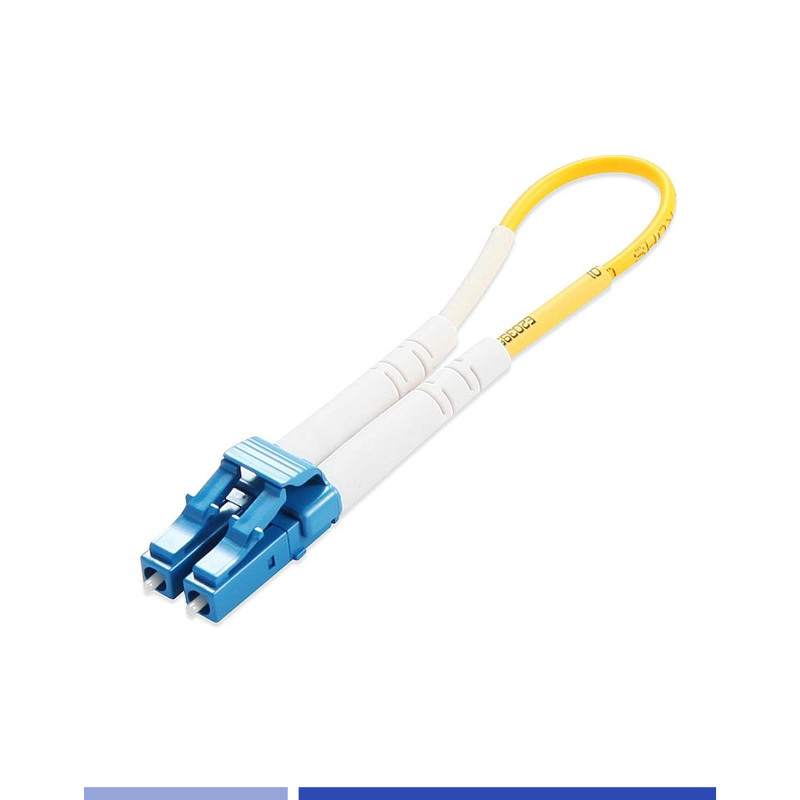

يتم إدخال كابل الحلقة الألياف LC / UPC في منفذ الألياف الضوئية (مثل مفتاح أو جهاز توجيه).
الجهاز يرسل إشارة من خلال منفذ الألياف
كابل الحلقة يعيد الإشارة إلى نفس الميناء، مما يسمح للجهاز بالكشف عما إذا كانت الإشارة قد تم إرسالها واستقبالها بشكل صحيح.
إذا تم استقبال الإشارة دون فقدان أو تشويه كبير ، فإن الجهاز والميناء يعملان بشكل صحيح. إذا كانت هناك مشاكل (مثل الضعف العالي أو الانعكاس) ،قد لا يعمل الجهاز بشكل صحيح، وربما تكون هناك حاجة إلى المزيد من استكشاف الأخطاء.
إشارة الحلقة الخلفية: يأخذ المحول إشارة الإرسال من الميناء البصري ويرسلها مرة أخرى إلى نفس الميناء كإشارة استلام.هذا الحلقة يساعد على التحقق من أن الأجهزة البصرية تعمل بشكل صحيحخاصة من حيث سلامة الإشارة والإرسال والاستقبال.
أنواع الألياف: تتوفر أجهزة تحويل الحلقات لمختلف أنواع كابلات الألياف الضوئية ، بما في ذلك الألياف أحادية الوضع والمتعددة الوضع ، ويمكن تصميمها لأنواع مختلفة من الاتصالات ، مثل LC ، SC ،STو MTP/MPO.
وظائف الاختبار: غالبا ما تستخدم في اختبار الألياف البصرية أو خلال إجراءات التثبيت لضمان أن الأجهزة البصرية (على سبيل المثال ،أجهزة الاستقبال البصرية) هي إرسال وإستقبال إشارات بشكل صحيح.
المواصفات العامة
نوع كابلات الألياف | الحلقة الخلفية LC/UPC | |
المرفق | LC | |
وضع الألياف | الوضع الفردي G652D | |
النوع البولندي | UPC | |
خسارة الإدراج | ≤0.3dB | |

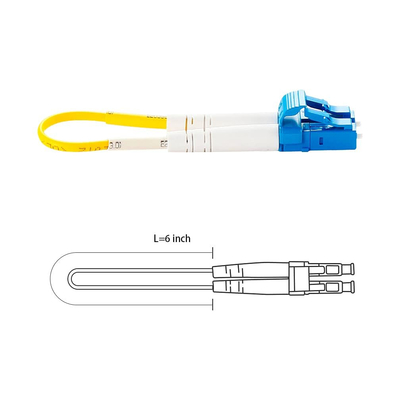

الطول | 30CM أو مخصصة | |
المدى الطويل | 1000 مرة | |
مادة غلاف التواء | السيراميك | |
معدل الاحتراق | UL94-V0 | |
متوافق | تيلكورديا GR-326-CORE | |
معلومات الطلب
الجزء رقم | الوصف |
G449-3201 | كابل LC/UPC للفايبر الضوئية Loopback SingleMode G652D 30cm3.0 ملم |
إذا كنت بحاجة إلى أي مساعدة أخرى، يرجى الشعور بالحرية في الاتصال بنا على sales@gorelink.com.
|
|
