| الاسم التجاري: | GoreLink |
| رقم الطراز: | G358-136-3 |
| الـ MOQ: | 1ص |
| وقت التسليم: | 1-3 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |

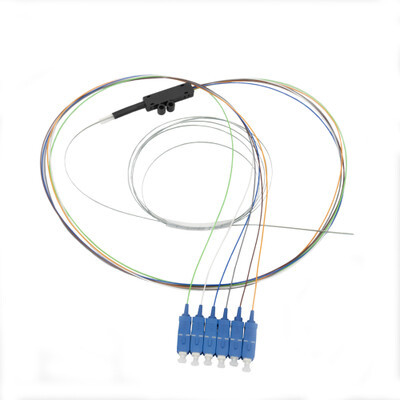

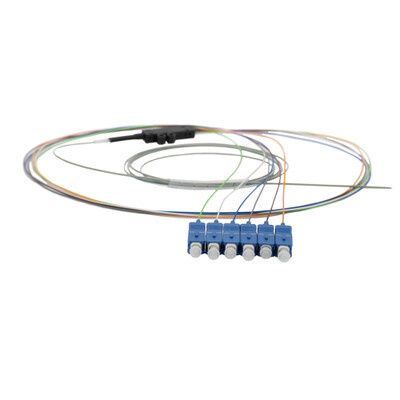

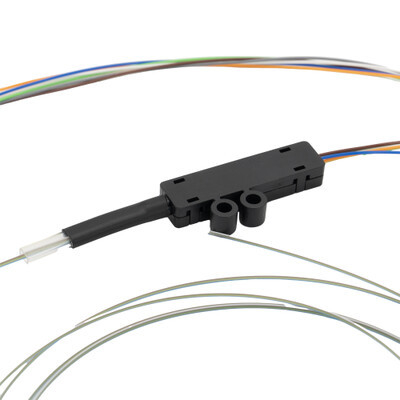

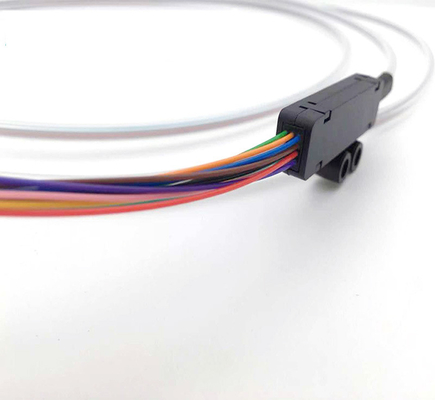

شريط الألياف الضوئية هو عنصر أساسي في شبكات الألياف الضوئية ، ويستخدم في المقام الأول لربط كابلات الألياف الضوئية بالمعدات أو أجزاء أخرى من البنية التحتية للشبكة.يتكون من شريط من ألياف بصرية متعددة تم إيقافها مسبقًا مع وصلات على طرف واحد أو كلا الطرفينوغالباً ما يتم تصميمها لتطبيقات عالية الكثافة
اتصالات كثافة عالية: غالبًا ما تستخدم أشرطة الألياف البصرية في لوحات التصحيح وأغلفة الألياف البصرية ، حيث تكون المساحة محدودة ولكن هناك حاجة إلى العديد من اتصالات الألياف.تكوين الشريط يسمح لإدارة ألياف متعددة في شكل مضغوط.
التوصيل البسيط: باستخدام خلية، يمكن للفني بسهولة جعل اتصال آمن ومنظم بين لوحة الألياف الضوئية و أجهزة الشبكة الأخرى (على سبيل المثال، المفاتيح، و المرورات،أو محولات الوسائط).
مراكز البيانات والاتصالات
شبكات الألياف على نطاق واسع: في مراكز البيانات، ومراكز الاتصالات، وشبكات عالية السرعة،تستخدم أشرطة الألياف الضوئية لدعم الكابلات الكثيفة والعالية السعة المطلوبة لربط خوادم متعددةأو أجهزة التوجيه أو أجهزة أخرى.
التثبيت البسيط: نظرًا لأن أظافر الشريط تأتي من قبل ، فإن التثبيت أسرع وأكثر كفاءة مقارنة بتجميع الألياف الفردية.
صبغة الألياف البصرية
ربط الألياف: في الحالات التي تحتاج فيها كابلات الألياف الضوئية إلى ربطها بشبكة ، يمكن أن تكون أشرطة الألياف الضوئية حلًا مريحًا.لذلك مرة واحدة المربطة إلى كابل الألياف الرئيسية، يمكن أن يتم توصيل الحمار على الفور إلى معدات الشبكة.
شبكات الاتصالات
نقل الإشارة: في أنظمة الألياف إلى المنزل (FTTH) أو الألياف إلى المباني (FTTP) ،تستخدم عادةً لربط التوزيع الرئيسي للألياف مع معدات المباني الخاصة بالعملاء.
توسيع الشبكة: في شبكات الألياف الضوئية القائمة، تساعد الشرائط على التوسع السريع، والإصلاحات،أو التعديلات من خلال تمكين إضافة سهلة من الاتصالات الجديدة دون الحاجة إلى إعادة تكوين كبيرة للشبكة.
اختبار الألياف البصرية
الاختبار وإصلاح الأخطاء: تُعتبر الشرائط ذات الشرائط المنحدرة مفيدة لاختبار شبكات الألياف الضوئية. نظرًا لأنها غالباً ما يتم إيقافها مسبقًا ، فيمكن توصيلها بسهولة مع معدات الاختبار ،مثل أجهزة قياس الطاقة البصرية أو OTDRs (أجهزة قياس انعكاس المجال الزمني البصري)، لقياس سلامة و أداء الشبكة.
شبكات FTTX (الألياف إلى X)
شبكات الوصول: يتم استخدام أشرطة الألياف الضوئية على نطاق واسع في شبكات FTTX (على سبيل المثال ، FTTH ، FTTB ، FTTN) ،حيث يمكن استخدامها لربط كابلات الألياف الضوئية من المكتب المركزي أو نقطة التوزيع إلى المنازل الفردية أو الشركات.
كثافة الألياف العالية: يسمح تصميم الشريط بترتيب ألياف متعددة بالتوازي ، مما يحسن المساحة ويجعلها مثالية لتكوينات الشبكة الكثيفة.
وقت التثبيت المختصر: تخفيف الوقت اللازم لإنهاء الموقع والإقحام.
موثوقية: تضمن المسامير المجهزة مسبقاً اتساقًا عالًا وجودة عالية من النهايات ، مما يقلل من خطر الأخطاء أثناء التثبيت.
المواصفات العامة
وضع الألياف | الوضع الفردي OS2 9/125um | ||
عدد الألياف | 6 الألياف | ||
عضو القوة | خيوط الأراميد | ||
قطر الكابل | 0.9mm±0.05mm | ||
لون الكابل | 6 ألوان | ||
| المرفق | أس سي | ||
طريقة التلميع | UPC | ||
| لون الجهاز | الأزرق (SC,LC) | ||
سترة الكابلات | LSZH | ||
طول الكابل | حسب طلب الطلب | ||
الأداء البصري | |||
المعلم | الوضع الفردي 9/125um | ||
خسارة الإدراج ((IL)) | ≤0.3 ديسيبل | ||
خسارة العائد ((RL)) | ≥50 ديسيبل | ||
| الضعف ((dB/KM) | ≤0.35 ديسيبل @1310nm | ||
| طول الموجة | 1310/1550nm | ||
| درجة حرارة العمل | -10 إلى + 70 درجة مئوية | ||
| درجة حرارة التخزين | -10 إلى + 80 درجة مئوية | ||
معلومات الطلب
الجزء رقم | الوصف |
G358-136-1 | ألياف ضوئية شريط خنزير 6 ألياف SC/UPC نمط واحد 9/125um، 0.9mm LSZH سترة، 1m |
G358-136-2 | ذيل الخنزير ذو الشريط الضوئي6 ألياف SC/UPC نمط واحد 9/125um، 0.9mm LSZH سترة،2m |
G358-136-3 | ذيل الخنزير ذو الشريط الضوئي6 الألياف SC/UPC نمط واحد 9/125معطف "إل إس زي إتش" مقاس 0.9م 3م |
* مخصصة | |
إذا كنت بحاجة إلى أي أسئلة أخرى، يرجى الشعور بالحرية في الاتصال بنا عن طريق sales@gorelink.com
|
|
