| الاسم التجاري: | GoreLink |
| رقم الطراز: | G358-136-3 |
| الـ MOQ: | 1ص |
| وقت التسليم: | 1-3 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |

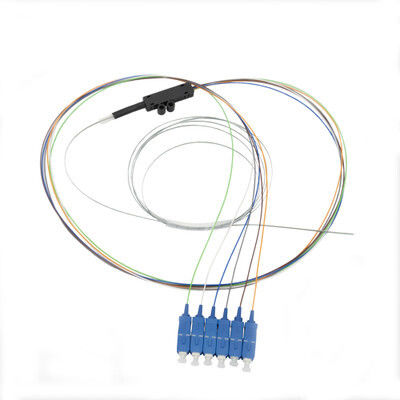

ضفيرة الألياف الضوئية الشريطية هي مكون أساسي في شبكات الألياف الضوئية، وتستخدم بشكل أساسي لتوصيل كابلات الألياف الضوئية بالمعدات أو بأجزاء أخرى من البنية التحتية للشبكة. تتكون من شريط من ألياف بصرية متعددة مجهزة مسبقًا بموصلات على طرف واحد أو كلا الطرفين، وغالبًا ما تكون مصممة للتطبيقات عالية الكثافة. إليك تفصيل لتطبيقاتها:
توصيلات عالية الكثافة: غالبًا ما تُستخدم ضفائر الألياف الضوئية الشريطية في لوحات التوصيل ومرفقات الألياف الضوئية، حيث تكون المساحة محدودة ولكن هناك حاجة إلى العديد من توصيلات الألياف. يسمح تكوين الشريط بإدارة ألياف متعددة في شكل مدمج.
تبسيط الأسلاك: باستخدام الضفيرة، يمكن للفني إجراء اتصال آمن ومنظم بسهولة بين لوحة توصيل الألياف الضوئية وأجهزة الشبكة الأخرى (مثل المحولات والموجهات أو محولات الوسائط).
مراكز البيانات والاتصالات السلكية واللاسلكية
شبكات الألياف واسعة النطاق: في مراكز البيانات ومحاور الاتصالات والشبكات عالية السرعة، تُستخدم ضفائر الألياف الضوئية الشريطية لدعم الكابلات الكثيفة وعالية السعة المطلوبة لتوصيل خوادم أو موجهات أو أجهزة أخرى متعددة.
تبسيط التركيب: نظرًا لأن الضفائر الشريطية تأتي مجهزة مسبقًا، فإن التركيب يكون أسرع وأكثر كفاءة مقارنة بلحام الألياف الفردية.
لحام الألياف الضوئية
لحام الألياف: في الحالات التي تحتاج فيها كابلات الألياف الضوئية إلى لحامها في شبكة، يمكن أن تكون ضفائر الألياف الضوئية الشريطية حلاً مناسبًا. تأتي مجهزة مسبقًا بموصلات، لذلك بمجرد لحامها بكابل الألياف الرئيسي، يمكن توصيل الضفيرة فورًا بمعدات الشبكة.
شبكات الاتصالات السلكية واللاسلكية
نقل الإشارة: في تركيبات الألياف إلى المنزل (FTTH) أو الألياف إلى المبنى (FTTP)، تُستخدم الضفائر بشكل شائع لتوصيل توزيع الألياف الرئيسي بمعدات العميل الفردية.
توسيع الشبكة: في شبكات الألياف الضوئية الحالية، تسهل الضفائر الشريطية التوسعات السريعة أو الإصلاحات أو التعديلات من خلال تمكين إضافة توصيلات جديدة بسهولة دون الحاجة إلى إعادة تكوين كبيرة للشبكة.
اختبار الألياف الضوئية
الاختبار واستكشاف الأخطاء وإصلاحها: تُعد الضفائر الشريطية مفيدة لاختبار شبكات الألياف الضوئية. نظرًا لأنها غالبًا ما تكون مجهزة مسبقًا، يمكن توصيلها بسهولة بمعدات الاختبار، مثل مقاييس الطاقة البصرية أو OTDRs (مقياس الانعكاس الزمني البصري)، لقياس سلامة الشبكة وأدائها.
شبكات FTTX (الألياف إلى X)
شبكات الوصول: تُستخدم ضفائر الألياف الضوئية الشريطية على نطاق واسع في شبكات FTTX (مثل FTTH، FTTB، FTTN)، حيث يمكن استخدامها لتوصيل كابلات الألياف الضوئية من المكتب المركزي أو نقطة التوزيع إلى المنازل أو الشركات الفردية.
كثافة ألياف عالية: يسمح تصميم الشريط بترتيب ألياف متعددة بالتوازي، مما يحسن المساحة ويجعلها مثالية لتكوينات الشبكة الكثيفة.
تقليل وقت التركيب: تقلل الضفائر المجهزة مسبقًا من الوقت اللازم للإنهاء واللحام في الموقع.
الموثوقية: تضمن الضفائر المصنعة مسبقًا اتساقًا وجودة عالية للإنهاءات، مما يقلل من خطر الأخطاء أثناء التركيب.
المواصفات العامة
وضع الألياف | أحادي الوضع OS2 9/125 ميكرومتر | ||
عدد الألياف | 6 ألياف | ||
عضو التقوية | خيوط الأراميد | ||
قطر الكابل | 0.9 ملم | ||
لون الكابل | 6 ألوان | ||
| الموصل | SC | ||
طريقة التلميع | UPC | ||
| لون الموصل | أزرق (SC، LC) | ||
غلاف الكابل | LSZH | ||
طول الكابل | حسب طلب الطلب | ||
الأداء البصري | |||
المعلمة | أحادي الوضع 9/125 ميكرومتر | ||
فقدان الإدخال (IL) | ≤0.3 ديسيبل | ||
فقدان الإرجاع (RL) | ≥50 ديسيبل | ||
| التوهين (ديسيبل/كم) | ≤0.35 ديسيبل @1310 نانومتر | ||
| الطول الموجي | 1310/1550 نانومتر | ||
| درجة حرارة التشغيل | -10 إلى + 70 درجة مئوية | ||
| درجة حرارة التخزين | -10 إلى + 80 درجة مئوية | ||
معلومات الطلب
رقم الجزء | الوصف |
G358-136-1 | ضفيرة ألياف ضوئية شريطية 6 ألياف SC/UPC أحادي الوضع 9/125 ميكرومتر، غلاف LSZH 0.9 ملم، 1 متر |
G358-136-2 | ضفيرة ألياف ضوئية شريطية 6 ألياف SC/UPC أحادي الوضع 9/125 ميكرومتر، غلاف LSZH 0.9 ملم، 2 متر |
G358-136-3 | ضفيرة ألياف ضوئية شريطية 6 ألياف SC/UPC أحادي الوضع 9/125ميكرومتر، غلاف LSZH 0.9 ملم، 3 متر |
* مخصص | |
