| الاسم التجاري: | GoreLink |
| رقم الطراز: | G323-136-1 |
| الـ MOQ: | 1ص |
| وقت التسليم: | 1-3 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |

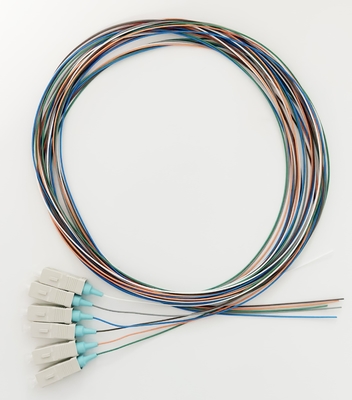

هذه الألياف الضوئية هي مكون أساسي في شبكات الألياف الضوئية ، تستخدم في المقام الأول لربط كابلات الألياف الضوئية بالمعدات أو أجزاء أخرى من البنية التحتية للشبكة.يتكون من شريط من ألياف بصرية متعددة تم إيقافها مسبقًا مع وصلات على طرف واحد أو كلا الطرفينوغالباً ما يتم تصميمها لتطبيقات عالية الكثافة
اتصالات كثافة عالية: غالبًا ما تستخدم أشرطة الألياف البصرية في لوحات التصحيح وأغلفة الألياف البصرية ، حيث تكون المساحة محدودة ولكن هناك حاجة إلى العديد من اتصالات الألياف.تكوين الشريط يسمح لإدارة ألياف متعددة في شكل مضغوط.
التوصيل البسيط: باستخدام خلية، يمكن للفني بسهولة جعل اتصال آمن ومنظم بين لوحة الألياف الضوئية و أجهزة الشبكة الأخرى (على سبيل المثال، المفاتيح، و المرورات،أو محولات الوسائط).
مراكز البيانات والاتصالات
شبكات الألياف على نطاق واسع: في مراكز البيانات، ومراكز الاتصالات، وشبكات عالية السرعة،تستخدم أشرطة الألياف الضوئية لدعم الكابلات الكثيفة والعالية السعة المطلوبة لربط خوادم متعددةأو أجهزة التوجيه أو أجهزة أخرى.
التثبيت البسيط: نظرًا لأن أظافر الشريط تأتي من قبل ، فإن التثبيت أسرع وأكثر كفاءة مقارنة بتجميع الألياف الفردية.
صبغة الألياف البصرية
ربط الألياف: في الحالات التي تحتاج فيها كابلات الألياف الضوئية إلى ربطها بشبكة ، يمكن أن تكون أشرطة الألياف الضوئية حلًا مريحًا.لذلك مرة واحدة المربطة إلى كابل الألياف الرئيسية، يمكن أن يتم توصيل الحمار على الفور إلى معدات الشبكة.
شبكات الاتصالات
نقل الإشارة: في أنظمة الألياف إلى المنزل (FTTH) أو الألياف إلى المباني (FTTP) ،تستخدم عادةً لربط التوزيع الرئيسي للألياف مع معدات المباني الخاصة بالعملاء.
توسيع الشبكة: في شبكات الألياف الضوئية القائمة، تساعد الشرائط على التوسع السريع، والإصلاحات،أو التعديلات من خلال تمكين إضافة سهلة من الاتصالات الجديدة دون الحاجة إلى إعادة تكوين كبيرة للشبكة.
اختبار الألياف البصرية
الاختبار وإصلاح الأخطاء: تُعتبر الشرائط ذات الشرائط المنحدرة مفيدة لاختبار شبكات الألياف الضوئية. نظرًا لأنها غالباً ما يتم إيقافها مسبقًا ، فيمكن توصيلها بسهولة مع معدات الاختبار ،مثل أجهزة قياس الطاقة البصرية أو OTDRs (أجهزة قياس انعكاس المجال الزمني البصري)، لقياس سلامة و أداء الشبكة.
شبكات FTTX (الألياف إلى X)
شبكات الوصول: يتم استخدام أشرطة الألياف الضوئية على نطاق واسع في شبكات FTTX (على سبيل المثال ، FTTH ، FTTB ، FTTN) ،حيث يمكن استخدامها لربط كابلات الألياف الضوئية من المكتب المركزي أو نقطة التوزيع إلى المنازل الفردية أو الشركات.
المواصفات العامة
وضع الألياف | OM3 متعدد الوسائط 50/125um | ||
عدد الألياف | 6 الألياف | ||
عضو القوة | خيوط الأراميد | ||
قطر الكابل | 0.9mm±0.05mm | ||
لون الكابل | 6 ألوان | ||
| المرفق | LC | ||
طريقة التلميع | UPC | ||
| لون الجهاز | البيج (SC,LC) الأسود (ST,FC) | ||
سترة الكابلات | LSZH | ||
طول الكابل | حسب طلب الطلب | ||
الأداء البصري | |||
المعلم | OM3 متعدد الوسائط 50/125um | ||
خسارة الإدراج ((IL)) | ≤0.3 ديسيبل | ||
خسارة العائد ((RL)) | ≥30 ديسيبل | ||
| الضعف ((dB/KM) | 850nm≤3.0dB 1300nm ≤1.0dB | ||
| طول الموجة | 850/1300nm | ||
| درجة حرارة العمل | -10 إلى + 70 درجة مئوية | ||
| درجة حرارة التخزين | -10 إلى + 80 درجة مئوية | ||
معلومات الطلب
الجزء رقم | الوصف |
G323-136-1 | 6 ألياف SC/UPC متعددة الوسائط OM3 50/125um، 0.9mm LSZH سترة،1m |
G323-136-2 | 6 ألياف SC/UPC متعددة الوسائط OM3 50/125um، 0.9mm LSZH سترة أكوا,2m |
G323-136-3 | 6 ألياف SC/UPC متعددة الوسائط OM3 50/125um، 0.9mm LSZH سترة أكوا، 3m |
* مخصصة | |
إذا كنت بحاجة إلى أي أسئلة أخرى، يرجى الشعور بالحرية في الاتصال بنا عن طريق sales@gorelink.com
|
|
